ICP DAS LC sorozatú I/O modulok (világításvezérlés ház és épületautomatizáláshoz)

LC (Lighting Controll) sorozatú világításvezérlő modulok

Az intelligens világítástechnikai termékeket általában épületautomatizálásra, egyszerű kábelezésre, telepítésre és beállításra tervezték. Az LC és SC sorozat támogatja a Modbus és DCON protokollokat; a DALI sorozat egy DALI konverter.

Az igényeknek megfelelően a felhasználó a világítást digitális bemenettel közvetlenül vagy RS-485 kommunikáción keresztül vezérelheti. A fő alkalmazások a csoportos világításvezérlés, dimmerjelenetek, elektromos függönyök, HVAC, biztonsági és egyéb automatizálási vezérlések. Az ügyfelek intelligens otthoni/épületautomatizálási rendszert építhetnek a Hub és a TouchPAD modul kombinálásával.

Jellemzők:

►Támogatja a Modbus RTU és DCON kommunikációs protokollokat
Támogatja az iparági szabványos Modbus protokollt és a DCON string protokollt a harmadik féltől származó eszközök egyszerű integrálásához.

►Vezérlés digitális bemeneten és RS-485 kommunikáción keresztül.
Két módszert biztosít a relékimenet vezérlésére: közvetlenül a digitális bemenetről, vagy az RS-485 kommunikáción keresztül, vagy mindkettővel.

LC sorozat: Világításvezérlő modul
Világításvezérlés / Dimmer vezérlés

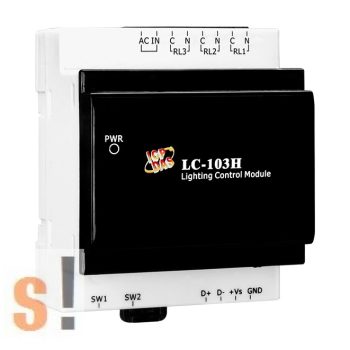

Az LC-103H egy könnyen kezelhető világításvezérlő modul, amelynek telepítése és működtetése nem igényel speciális ismereteket, és a DO-csatornák vezérléséhez nincs szükség szoftverre. Az automatikus vezérlés és a hagyományos valódi kapcsolók egymás mellett létezhetnek ezen a tökéletes megoldáson keresztül, amellyel a hagyományos kapcsolók beépíthetők a fejlett automatizálási vezérlésbe

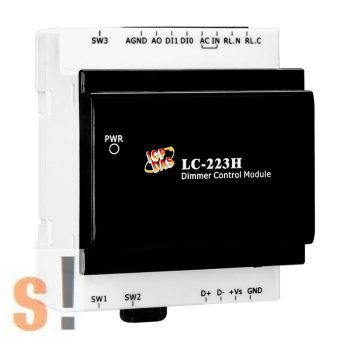

Az LC-223H kétfokozatú fényerősséget biztosít a fényerőszabályozáshoz.
Ha senki sem lép be az érzékelési tartományba, a lámpa 10%-os fényerőn marad.

Amikor emberek lépnek be, a lámpák a 10% és 100% közötti fényerősségtartományra váltanak.
Amikor az emberek elhagyják a területet, a lámpatestek visszatérnek az alapértelmezett 10%-os fényerőre.

Az LC-322H egy kettős relé kimenet, hurok terhelésáram-mérő modullal, amely a vezérlőhurok áramkörében lévő összes lámpa teljes áramát biztosítja, és a relét az áramhurok be- és kikapcsolására használhatja. A világításvezérlő alkalmazásban a terhelésáram-visszacsatolás értéke segíthet tudni, hogy a hurokáramkörben lévő berendezés jól működik-e vagy meghibásodik, hogy az elöregedő berendezésnek ki kell-e cserélnie egy újat, hogy a relé még mindig ragad-e, és így tovább.

DALI sorozat
DALI átjáró

A DGW-521 egy kommunikációs átjáró a Modbus RTU/DCON és a DALI (Digital Addressable Lighting Interface) protokollok között, és lehetővé teszi, hogy egy Host PC, PAC vagy TouchPAD hozzáférjen a DALI eszközökhöz, mivel három interfészt biztosít, amelyek lehetővé teszik az RS-232/RS-485/USB átalakítást DALI-ra. A modul beépített DALI tápegységet biztosít, amely egy kapcsolóval engedélyezhető vagy letiltható. A DALI a világításvezérlő interfészek nemzetközi szabványa, és alkalmas kis területeket lefedő DALI világítási rendszerekhez. A DALI jelkábelek maximális hossza nem haladhatja meg a 300 métert.
