RS-485 aktív hub:

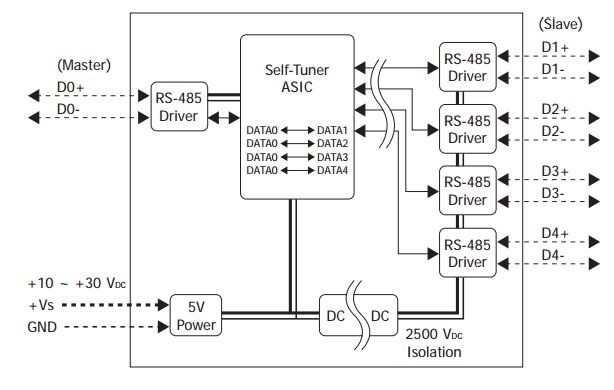

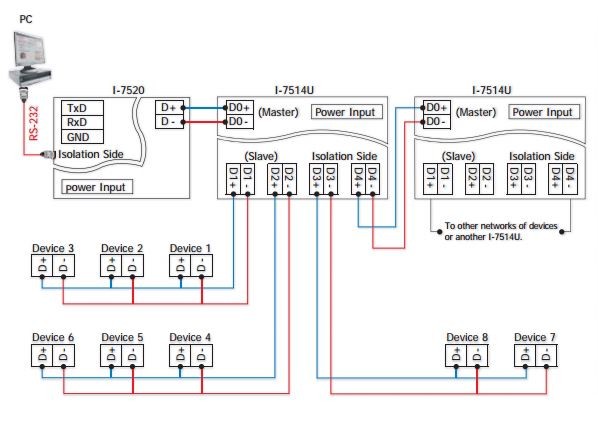

Az I-7514U egy 4 csatornás RS-485 aktív csillagvezetékes csomópont, amely 4 független RS-485 kimeneti csatornával és egy RS-485 bemeneti csatornával rendelkezik. Minden kimeneti csatorna egyedi meghajtóval van felszerelve. A mesterről a bemeneti csatornára érkező adatok egyidejűleg mind a négy kimeneti csatornára továbbításra kerülnek.
Adatsebesség beállítás:
Az I-7514U két módot biztosít az adatsebesség beállítására, az egyik az önhangoló mód, a másik pedig a rögzített adatsebesség mód. A Self-Tuner mód támogatja a többszörös Baud Rate és a többszörös adatformátumot. A Self-Tuner kialakítás pontosan megegyezik az I-7513 és I-7510 sorozatú eszközökkel. A fix adatsebesség üzemmód jobb minőséget kínál a hosszú vagy veszteséges vonalakon vagy elektromosan zajos környezetben történő adatátvitelhez.
RS-485 rövidzárlat:
A rövidzárlat-védelem automatikusan lekapcsolja a meghibásodási csatornát, ez a fajta kialakítás elegendő lehet a kommunikációs rendszer védelmére. Ha egy csatlakoztatott RS-485 berendezés meghibásodik, a meghibásodási csatorna elszigetelődik, hogy a többi berendezés normálisan működjön.
Lezáró ellenállások:
Bizonyos kritikus környezetekben szükség lehet lezáró ellenállások hozzáadására a soros jelek visszaverődésének megakadályozása érdekében. Az I-7514U tartalmaz egy 120 Ω értékű záróellenállást minden csatornához, amely jumperrel választható (alapértelmezetten kikapcsolva).
LED-jelzők:
Az I-7514U LED-ekkel rendelkezik a tápellátás állapotának és a hálózati forgalomnak a jelzésére. A TxD/RxD LED villog, amikor az egység adatokat küld vagy fogad.
| Szigetelés: |
| Belső modul leválasztás |
2500 VDC szigetelés |
| EMS védelem |
| ESD (IEC 61000-4-2) |
Igen |
| LED kijelzők |
| Státusz |
1 x táp és kommunikáció
4x RS-486 csatornák kommunikációja
|
| COM Portok |
| Portok |
1 x RS-485 bemenet (Master)
4 x RS-485 kimenet (Slave) |
| Adatsebesség |
300 ~ 115200 automatikus Self-Tuner módban
1200 ~ 115200 bps fix adatsebesség módban
|
| Táplálás |
| Bemeneti feszültség tartomány |
+10 VDC ~ +30 VDC (Nem kell szigetelt) |
| Fogyasztás |
2.16 W |
| Mechanikai kialakítás |
| Ház |
Műanyag |
| Méretek (mm) |
72 x 35 x 122 (W x L x H) |
| Rögzítés |
DIN sínre rögzíthető |
| Környezet |
| Működési hőmérséklet |
-25 ~ +75 °C |
| Tárolási hőmérséklet |
-30 ~ +75 °C |
| Páratartalom |
10 ~ 90% RH, Nem kondenzált |
3 portos változat: Kattintson ide
|
